Переходная плита для Гибрида

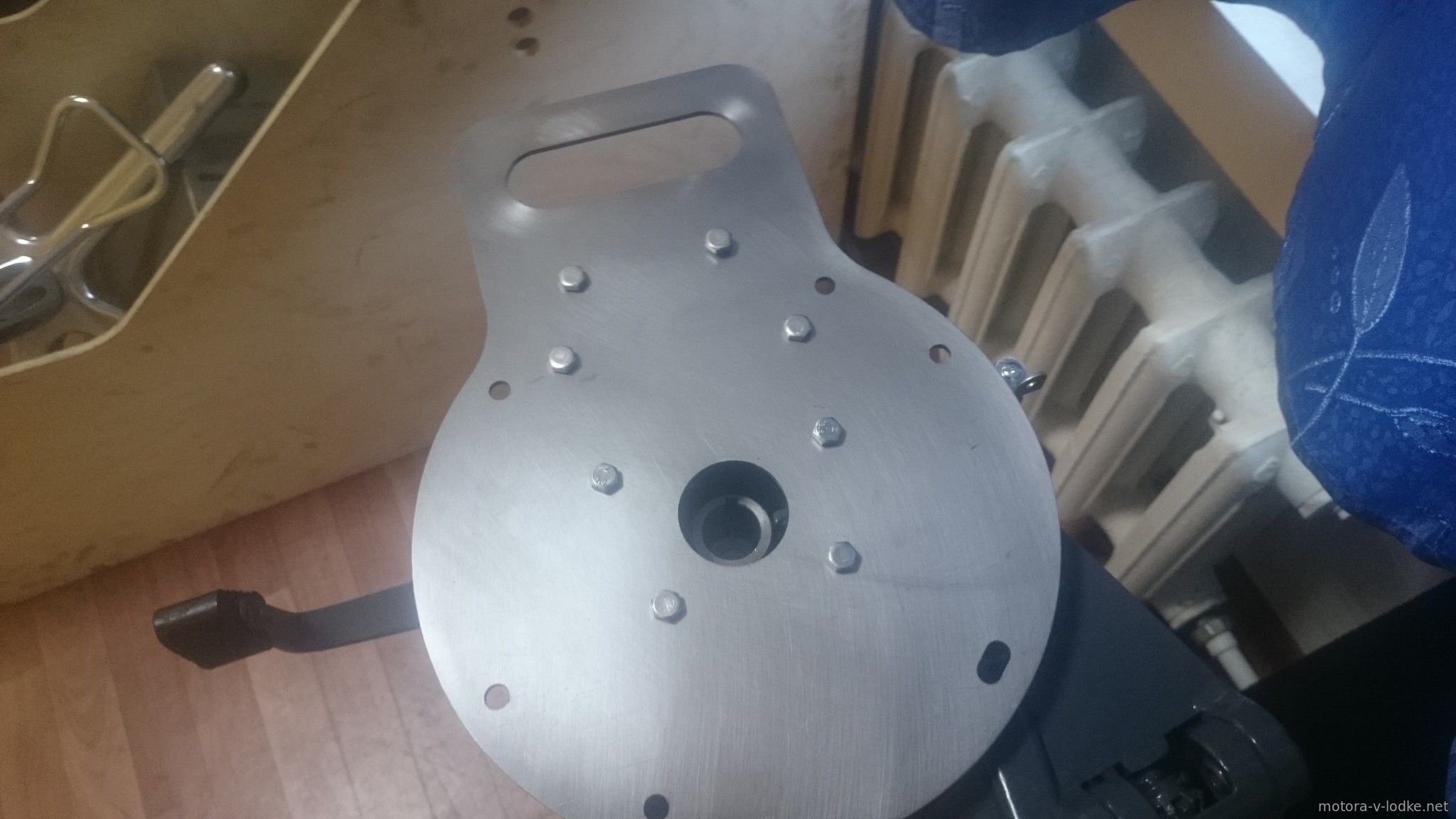

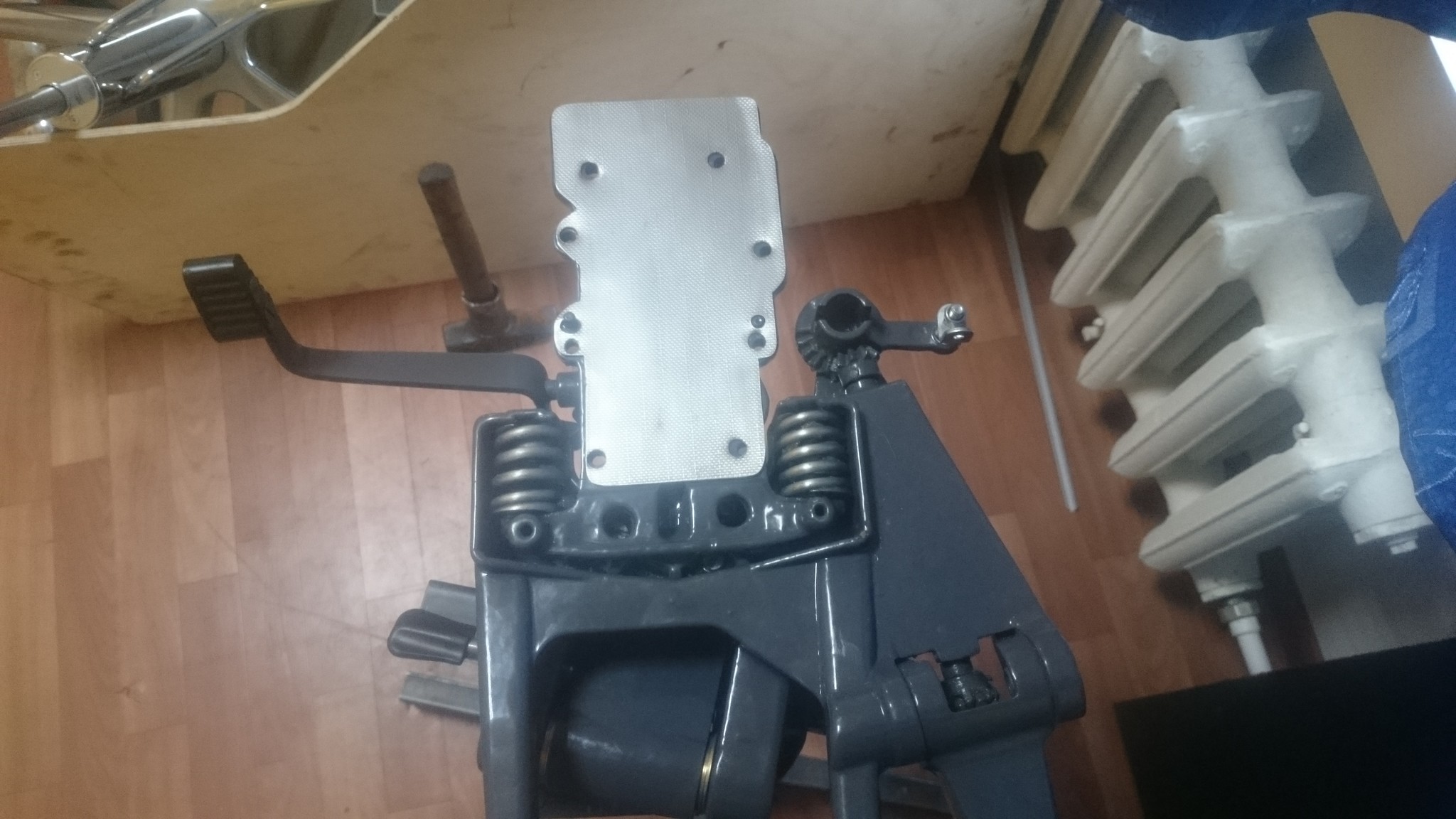

Ну и далее... примерка переходной плиты от магазина мотодога- http://shop.motodog.ru

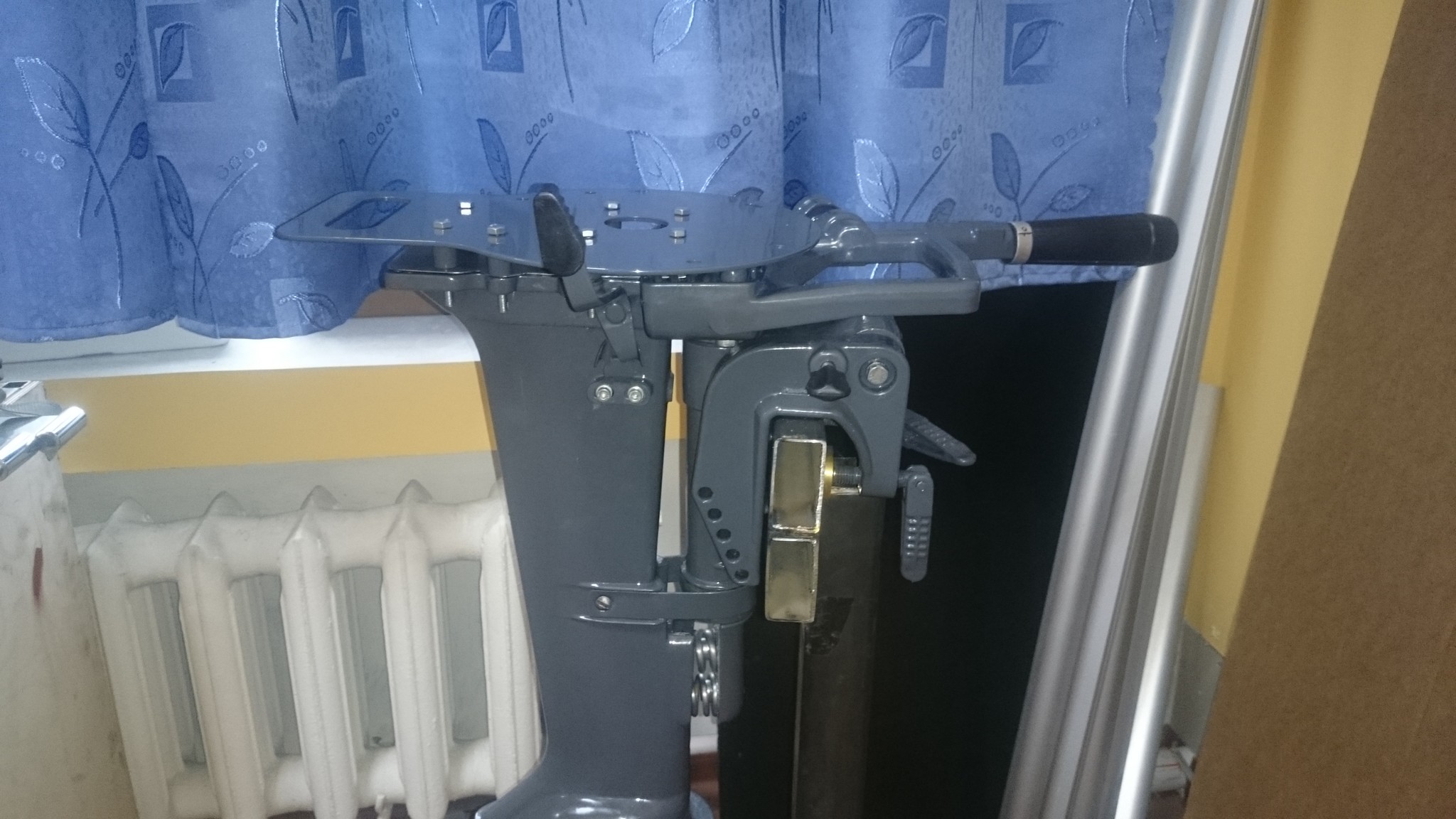

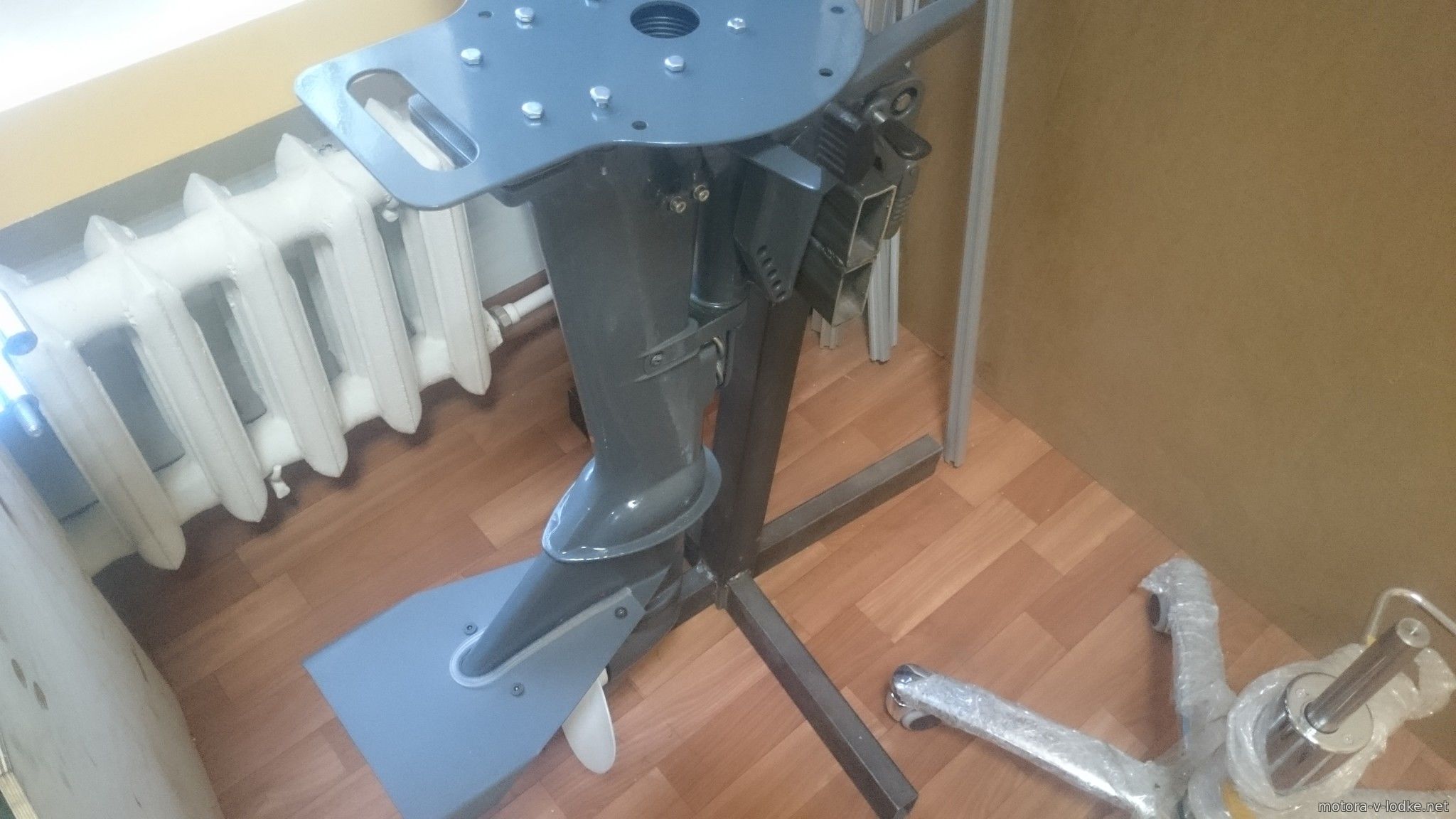

Технологические отверстия под крепеж все сошлись -можно отправлять в покраску!



После порошкового окрашивания детали -надо пройти тех.отверстия так как, они калиброванные под диаметр 8!

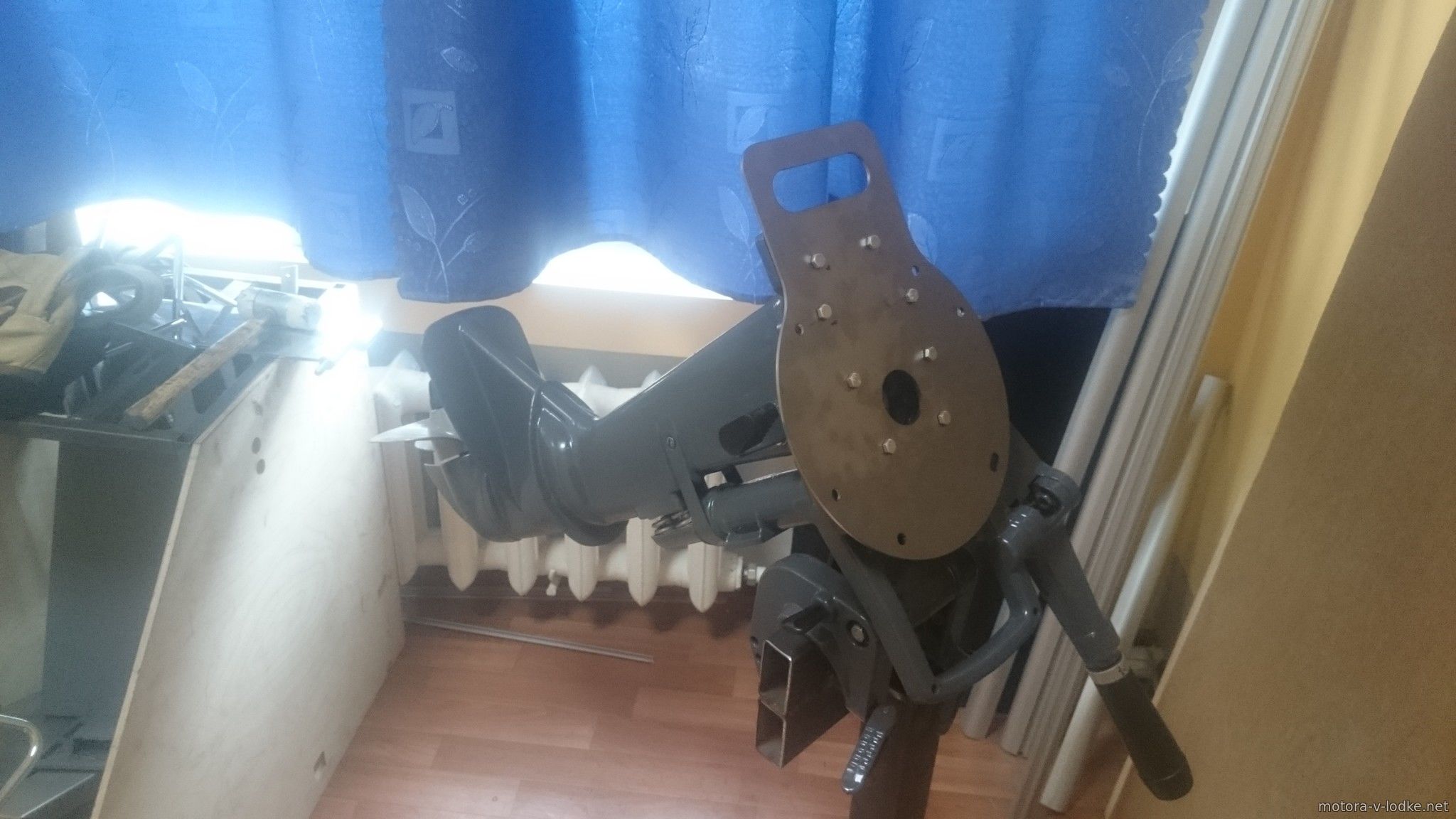

Далее принято было закрыть отверстие в дейдвуде ,от попадания пыли и мусора-так, как переходная плита идет с комплектом втулок.

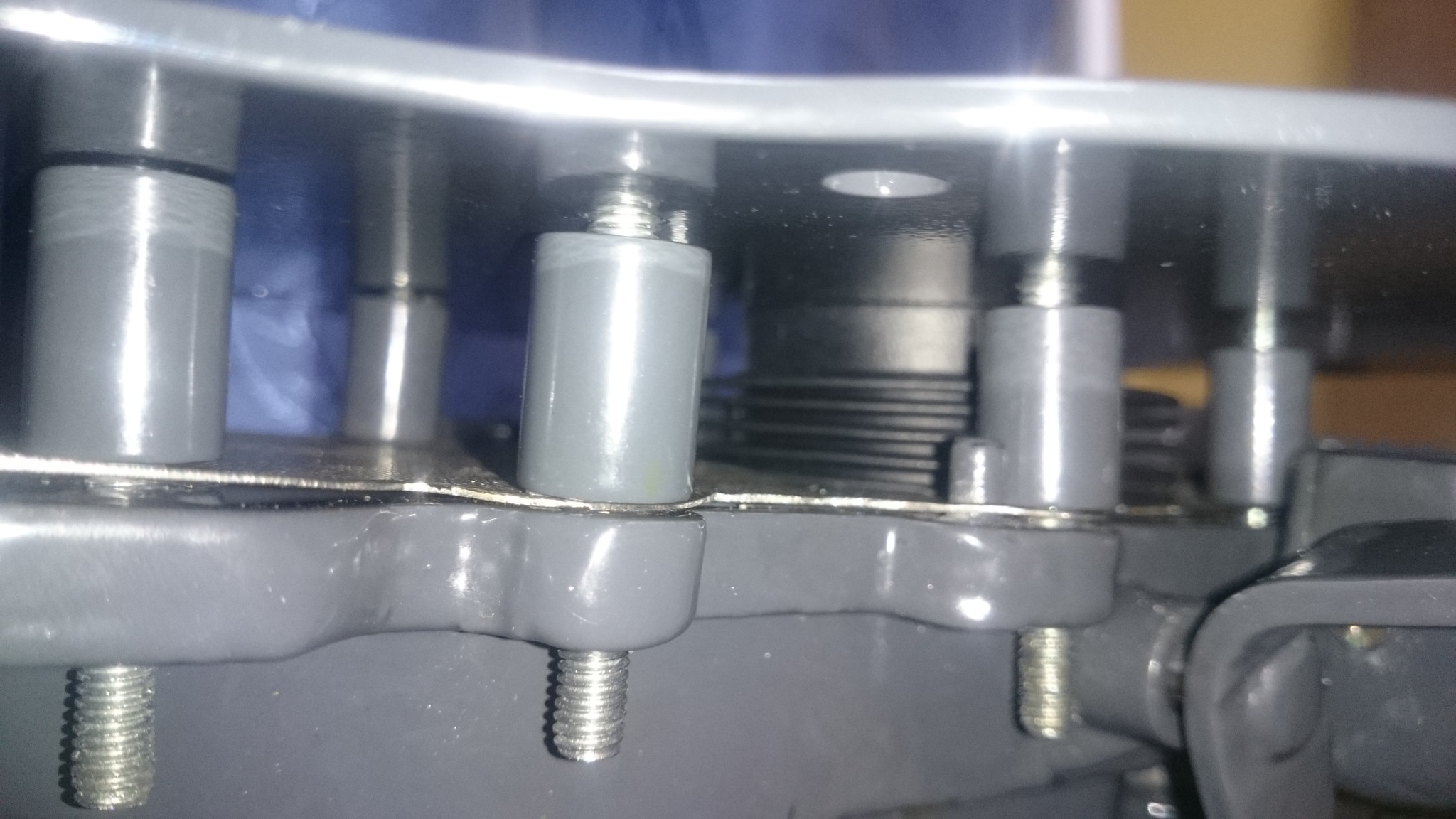

Плоскость верхней части дейдвуда не вся  ровная и для установки переходной плиты идет набор втулок.



Достаточно простой жестянки -так как ,задача ее защитить от попадания инородных тел в дейдвуд.

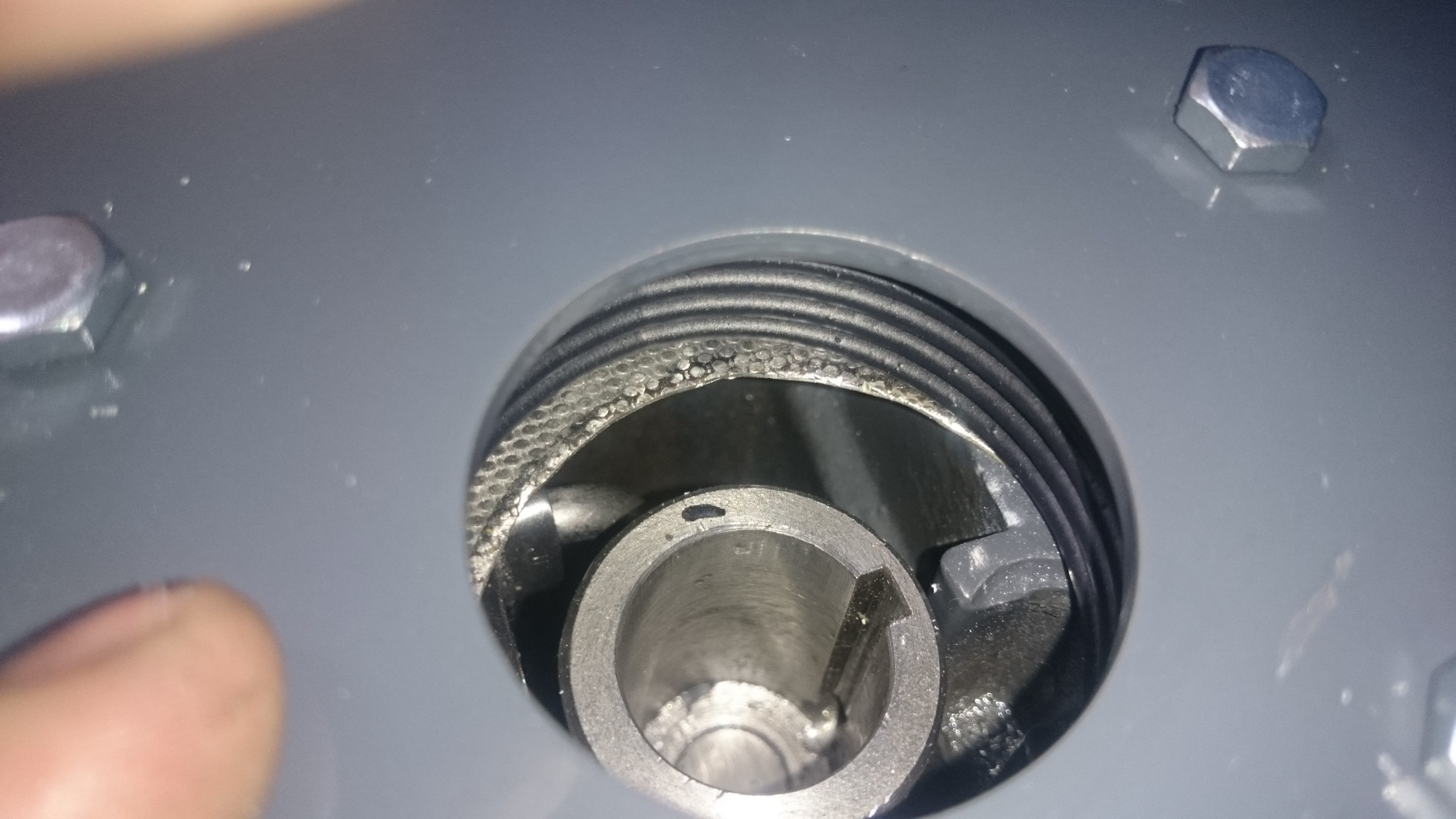

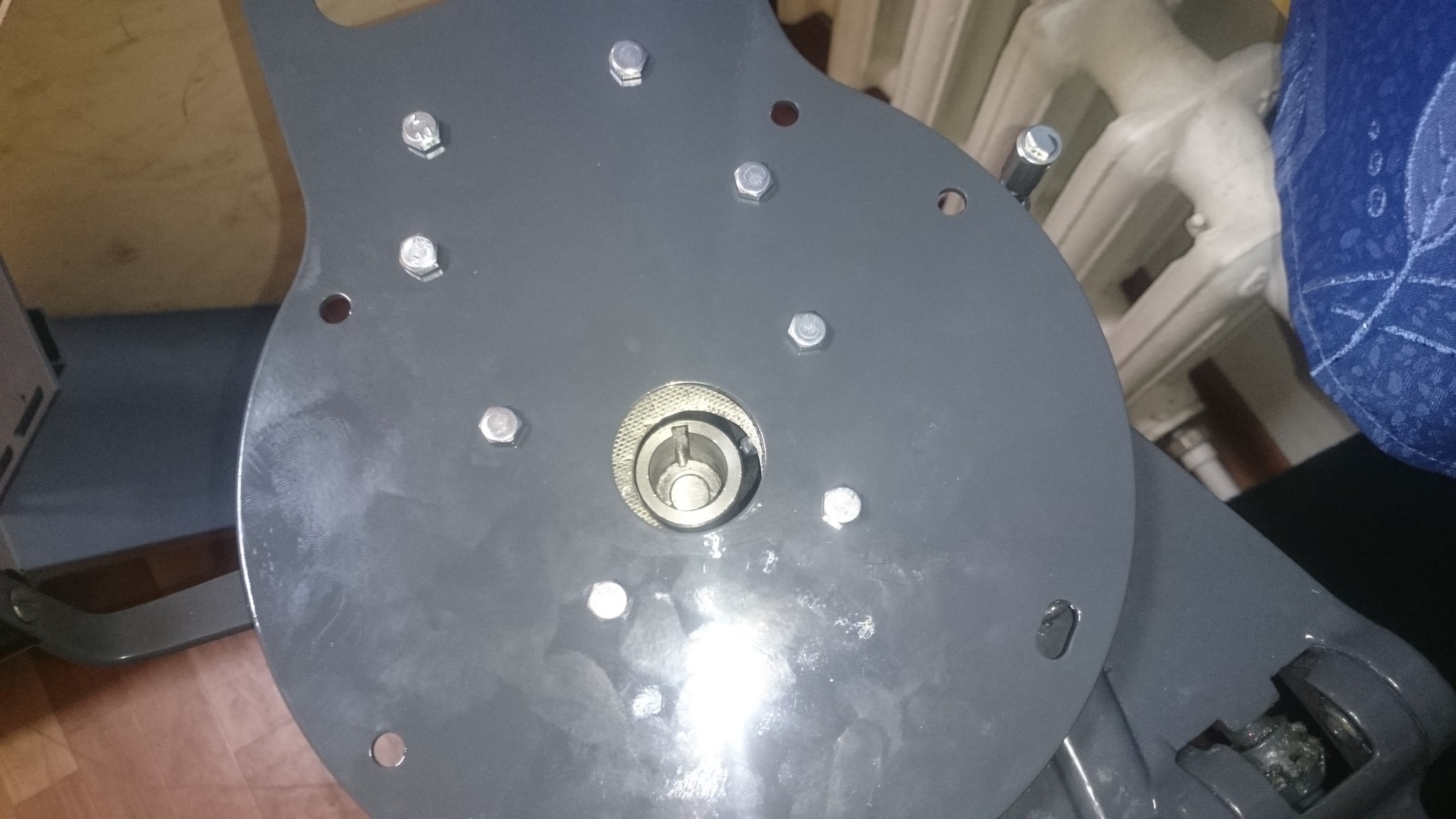

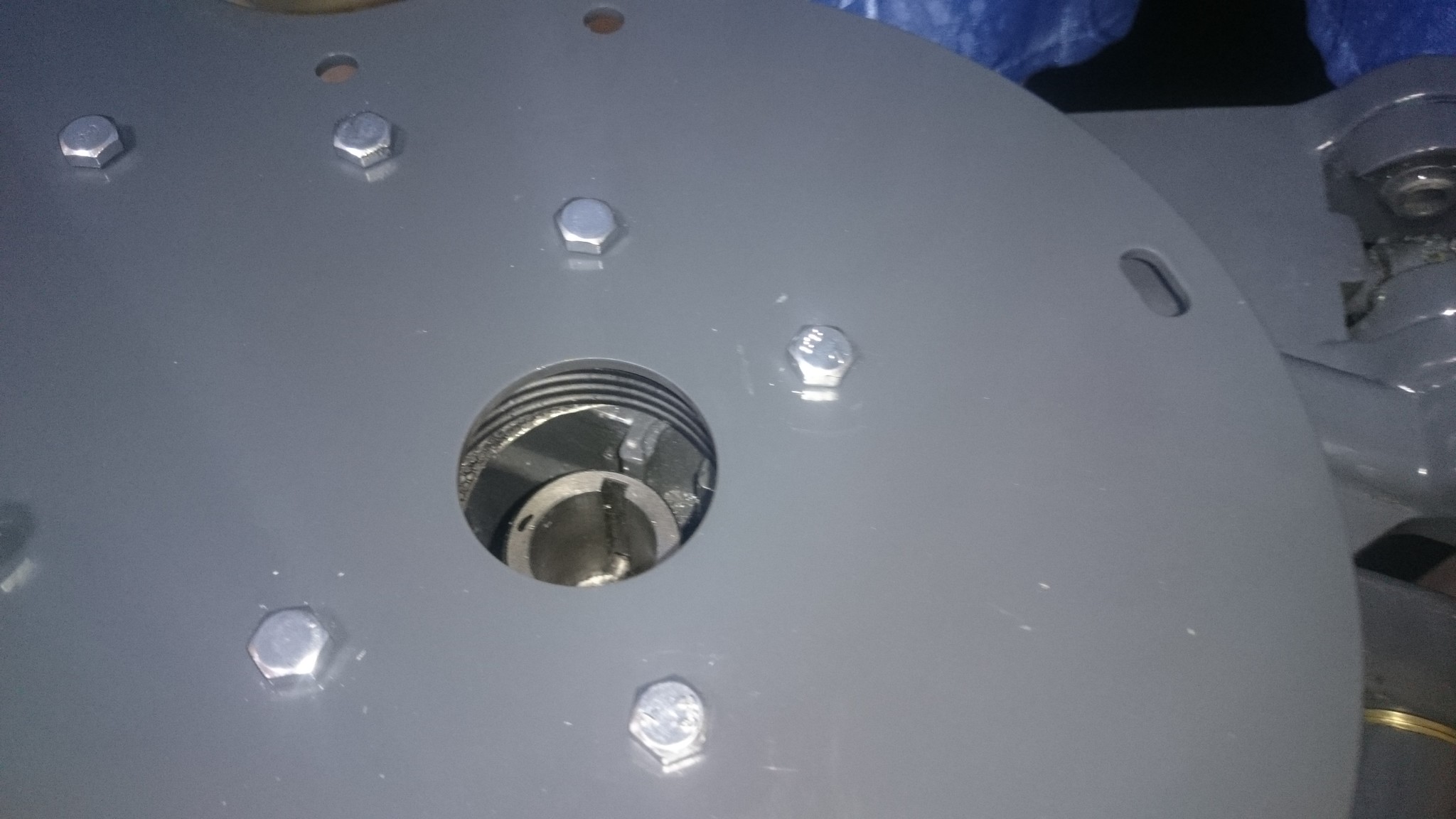

Подгоняем технологическое отверстие для вала мотора.

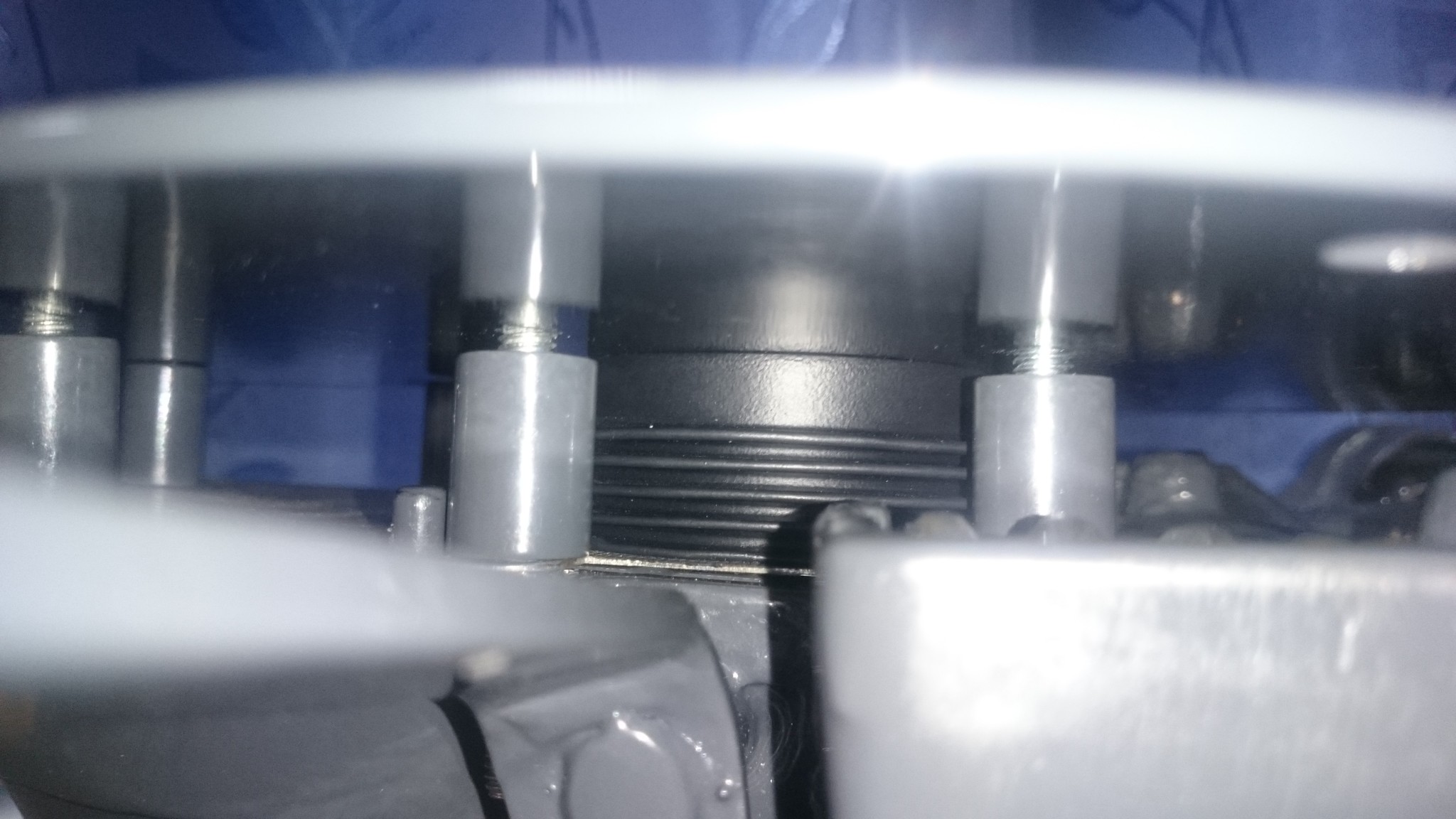

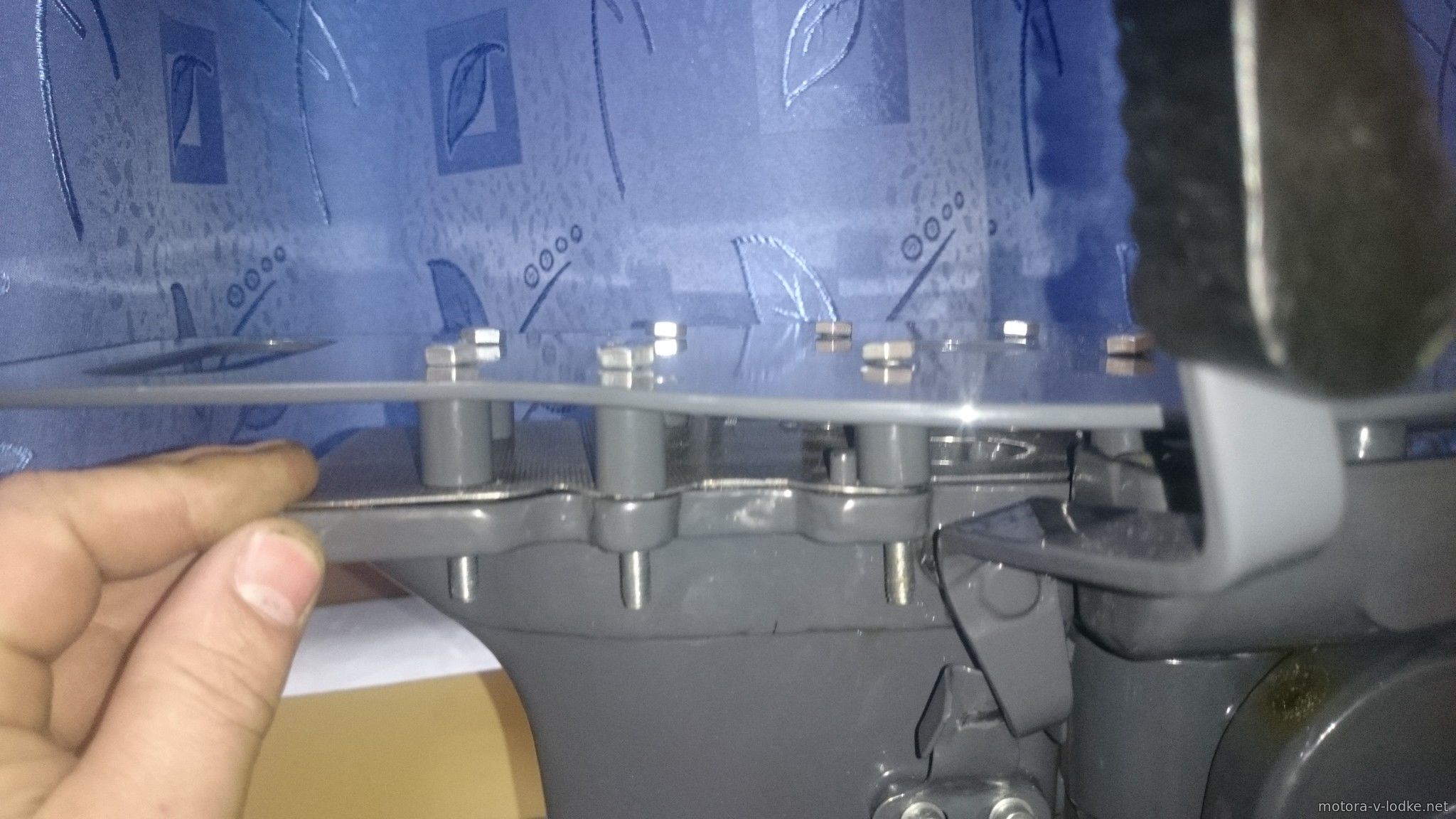

Также между пластиной и плитой (она ведь на втулках) ставим гофру или кусок шланга -по размеру диаметра подходящий.

Исключающей возможность и там попадания инородных тел.





Далее установка мотора Чемпион G225vk2 7 л.с
